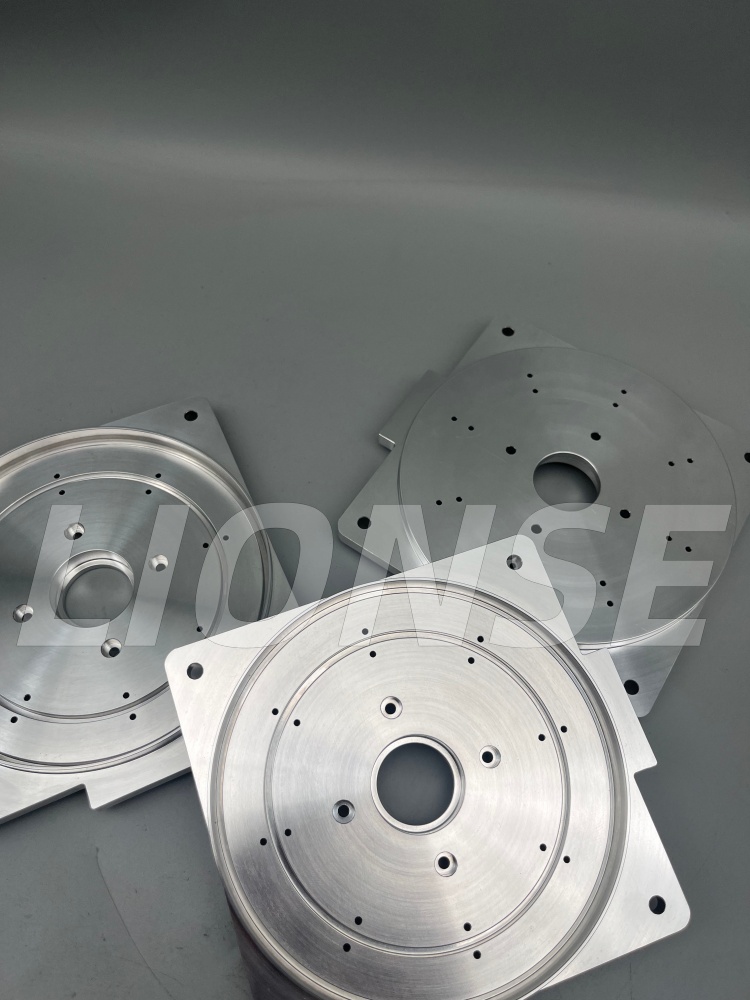

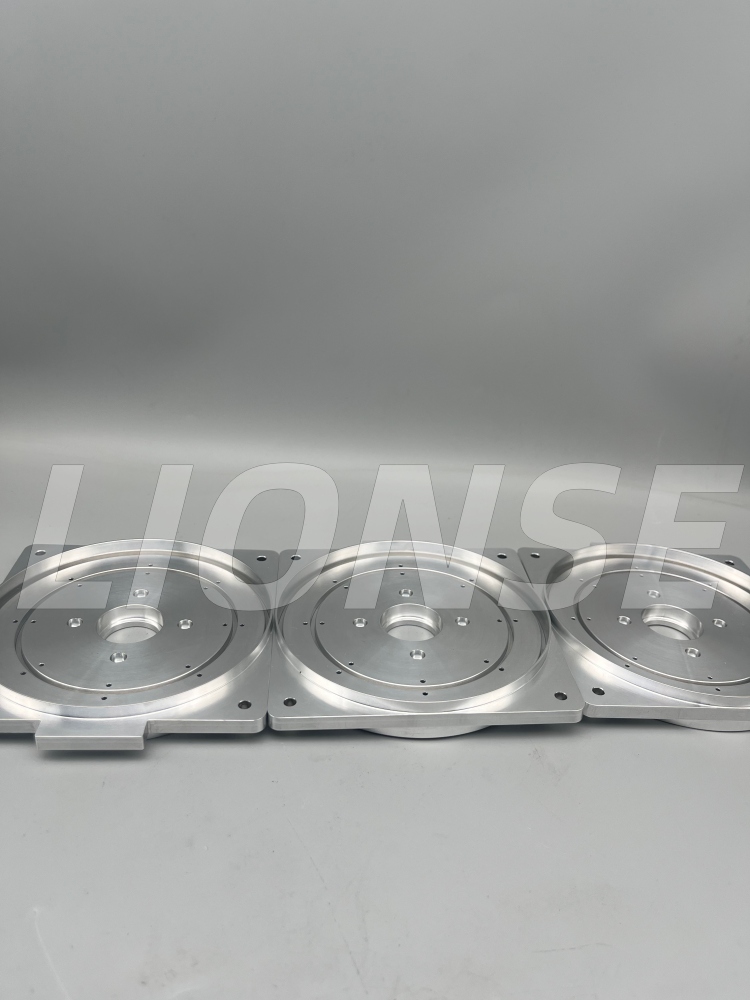

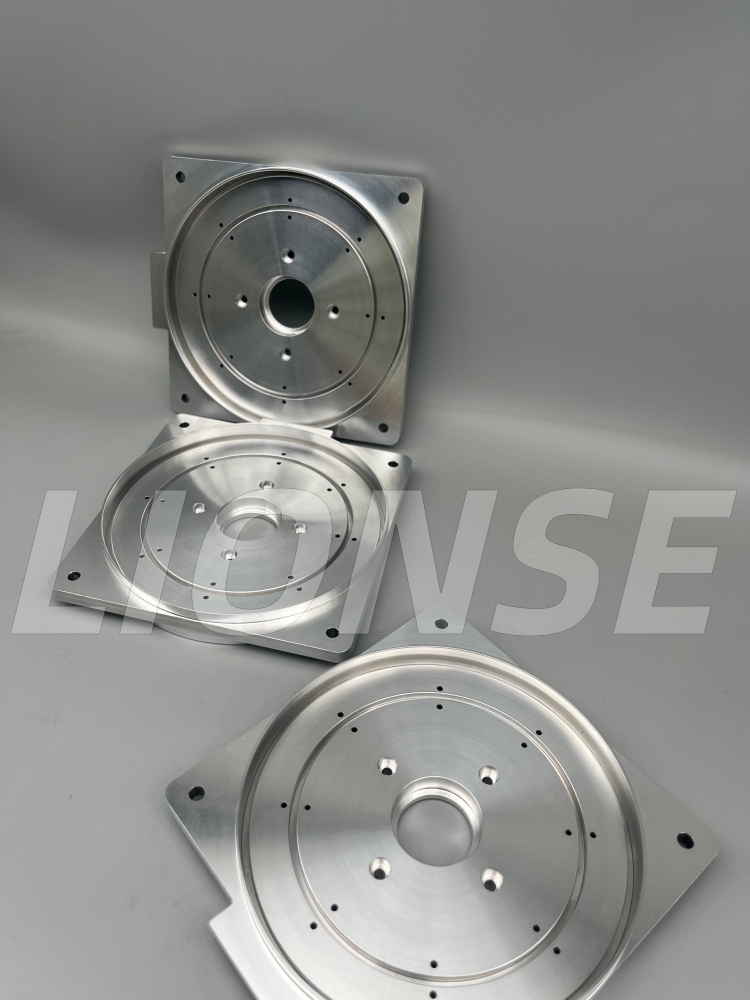

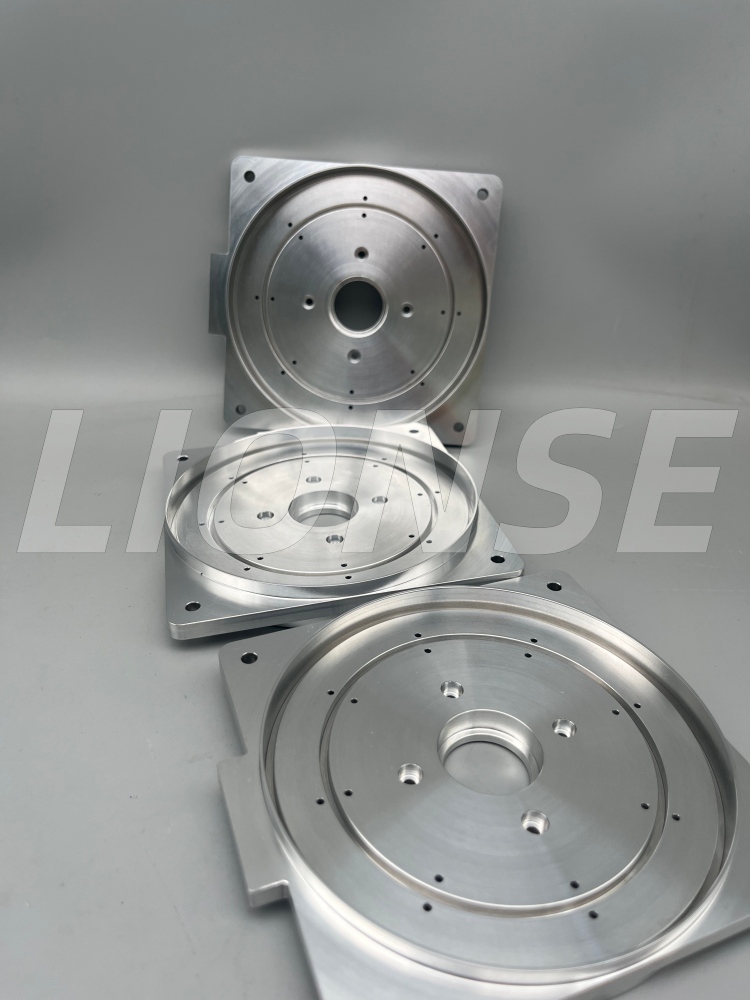

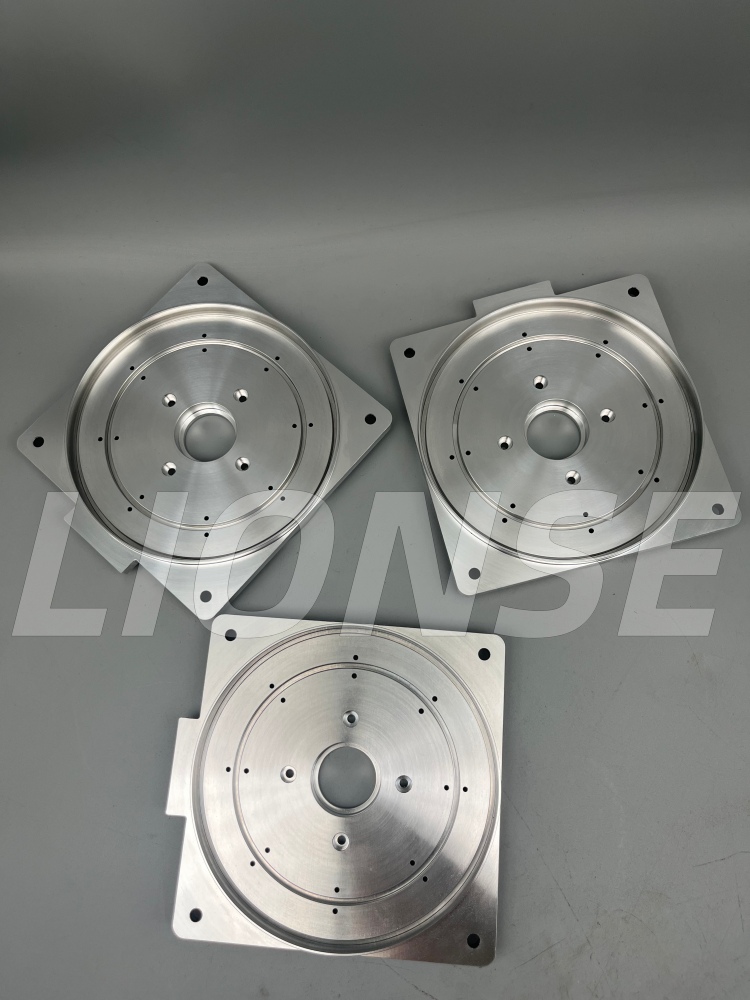

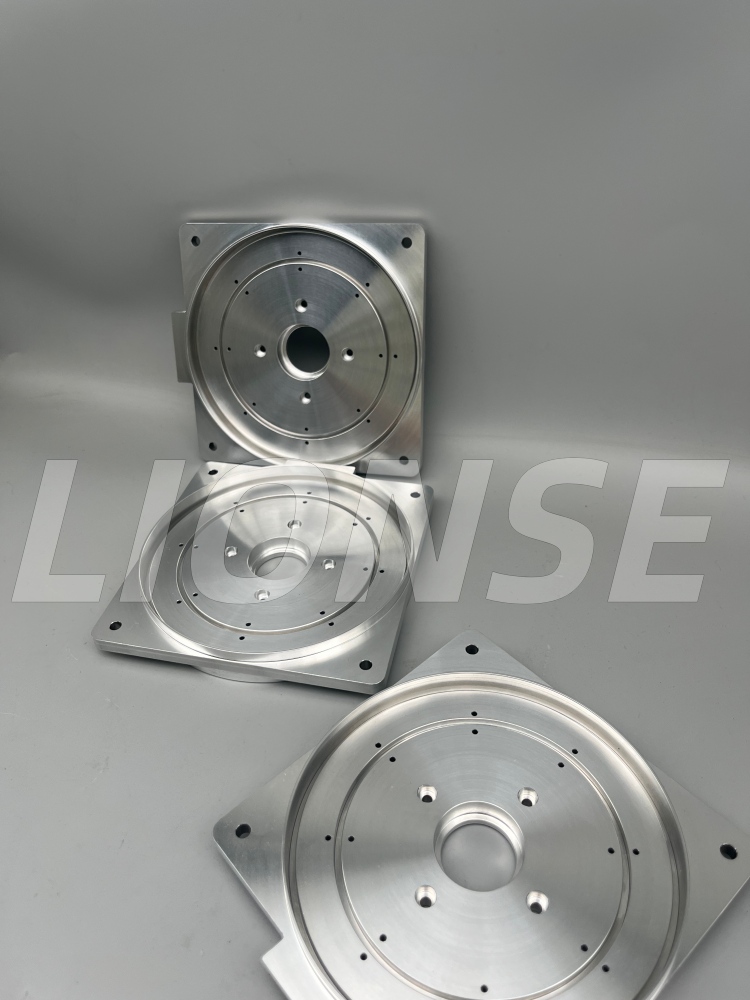

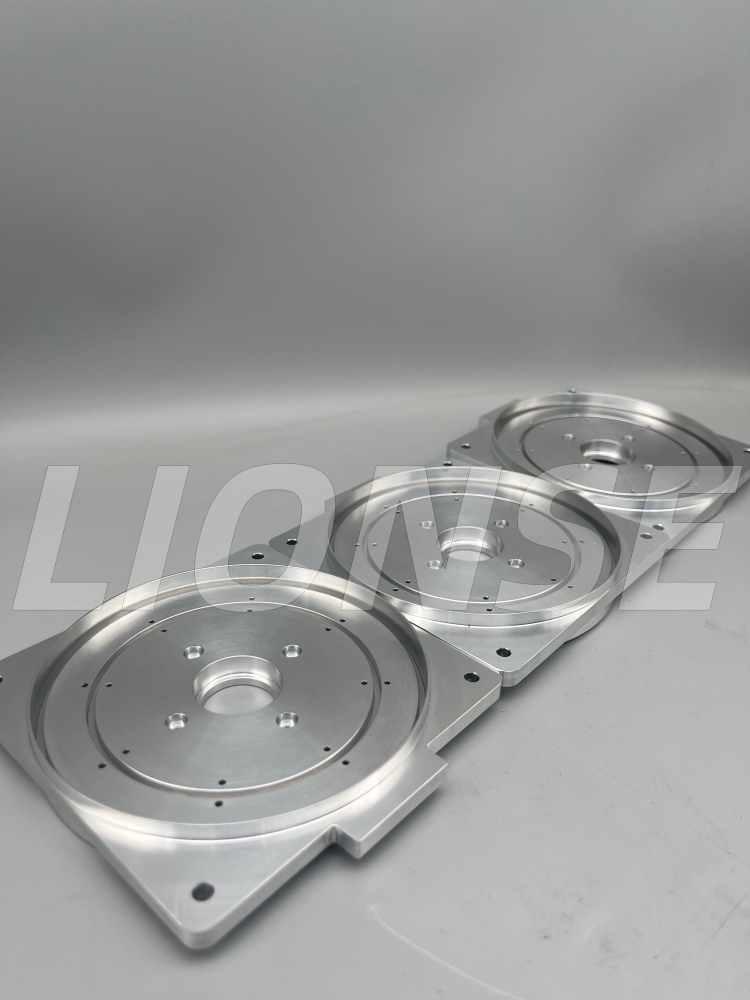

当社のアルミニウム 6061 ライトガイド固定プレート（光学コーティングキャリアトレイ）は、ライトガイド、光学レンズ、および光伝導コンポーネントの真空コーティング生産のための専用の精密キャリアトレイです。 統合された CNC 旋削およびフライス加工プロセスを通じて製造されています。カスタマイズされた角フランジ円形トレイ構造は、ほとんどの主流の光学コーティング機に適合し、さまざまな装置モデルに合わせて複数の側面位置決めラグを利用できます。
同心位置決めリング、四角形取り付けフランジ、および複数仕様の位置決め穴を備えた設計で、光導光部品の均一なフィルム コーティングを保証します。ブラシをかけられた不動態化された表面は、真空ガスの放出が少なく、再利用可能な長い寿命を備えています。さまざまな光学コーティング装置に適合するカスタムサイズとラグ構造が受け入れられます。
材質アルミニウム6061の利点：
| 製品名 |
アルミニウム 6061 ライトガイド固定プレート |
| 材料の能力 |
アルミニウム6061 |
| ブランド |
ライオン |
| 表面処理 |
四三酸化鉄皮膜 |
| 起源 |
青島、中国 |

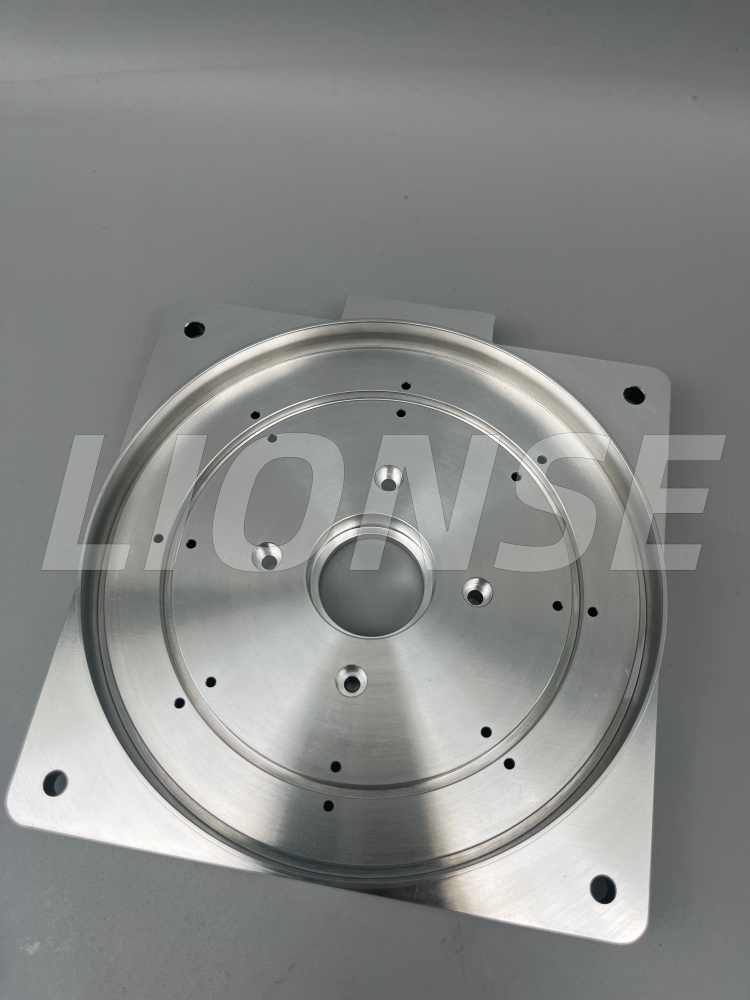

多層の階段状の円形トレンチは正確に CNC 旋盤加工されており、ライトガイド部品がオフセットすることなく均一に配置され、すべてのワークピースに一貫したコーティング厚さを実現します。
コーナースルー取り付け穴: 機械ブラケットに素早くロックします。
表面位置決め穴とネジ穴: 圧力クリップを固定して、光透過面を傷つけることなくワークピースを固定します。
中央の中空穴: コーティング中の蒸発とイオン源のための遮るもののない光路。
厳密に制御された同心度 ≤0.02mm と超平坦な座面により、光学部品の傾きを排除します。壊れやすいライトガイドに傷がつかないように、すべての鋭いエッジは小さな R0.2 フィレットでバリ取りされています。
LIONSE は、品質、信頼性、費用対効果、タイムリーな納期に関して、CNC 加工業界で当然の評判を確立しています。お客様のプロジェクトに対するお客様の期待に応えるため、当社のメカニックとエンジニアのチームは、プロトタイプから生産に至るまで、製品開発のすべての段階を通じて緊密に連携します。当社は、各プロジェクトとその用途がユニークであることを認識しており、精密機械加工サービスやカスタム表面処理など、特徴的かつ実用的なソリューションを各顧客に提供します。お問い合わせ今日はパーツの作成を始めましょう。
Q1: 御社はどのような製品を製造していますか?
15 年以上にわたり、LIONSE はチタン製品、金属加工、ベアリングの販売における世界的なサプライヤーです。当社がサービスを提供する業界には、外科用インプラントとツール、自動車部品、化学装置、発電、鉱山設備、航空機、ポンプなどが含まれます。LIONSE は信頼できるサプライヤーです。
Q2:この 6061-T6 トレイは何度も再利用できますか?
はい。 6061-T6 は、アルコール、アルカリ性脱脂剤、コーティング洗浄溶剤に対して優れた耐食性を備えています。超音波洗浄によって残留コーティングを除去した後、プレートは錆びたり、穴が開いたり、構造が変形したりすることなく、数百回のコーティングバッチに再利用できます。
Q3: 6061 材料は真空コーティング チャンバー内で汚染を引き起こしますか?
ガスの発生が非常に少ない。鋳造アルミニウム、リサイクル合金、または亜鉛を豊富に含む 7075 と比較して、6061-T6 は均一な Mg-Si 合金組成を持ち、揮発性残留物がほぼゼロです。光学薄膜コーティングの厳しい清浄度要件を満たしており、ライトガイドに汚れや曇りなどの欠陥が発生しません。
Q4: 6061-T6 プレートは、高温コーティングサイクルを繰り返すと変形しますか?
No.6061-T6は寸法安定性に優れた時効硬化アルミニウムです。熱膨張係数が低いため、数百回の加熱と冷却のサイクル後も同心リングの溝と平らな座面が一定に保たれます。 CNC加工時の平面度≤0.01mm、同心度≤0.02mmを厳密に管理し、長期にわたる精度を保証します。
