CNC 加工オービットボールバルブ

CNC 加工の専門メーカーとして、Lionse はドリル加工 (圧力逃がし穴付き) バージョンとドリルなしバージョンの両方を提供できます。  石油、化学、エネルギー産業のオービットボールバルブに広く使用されています。

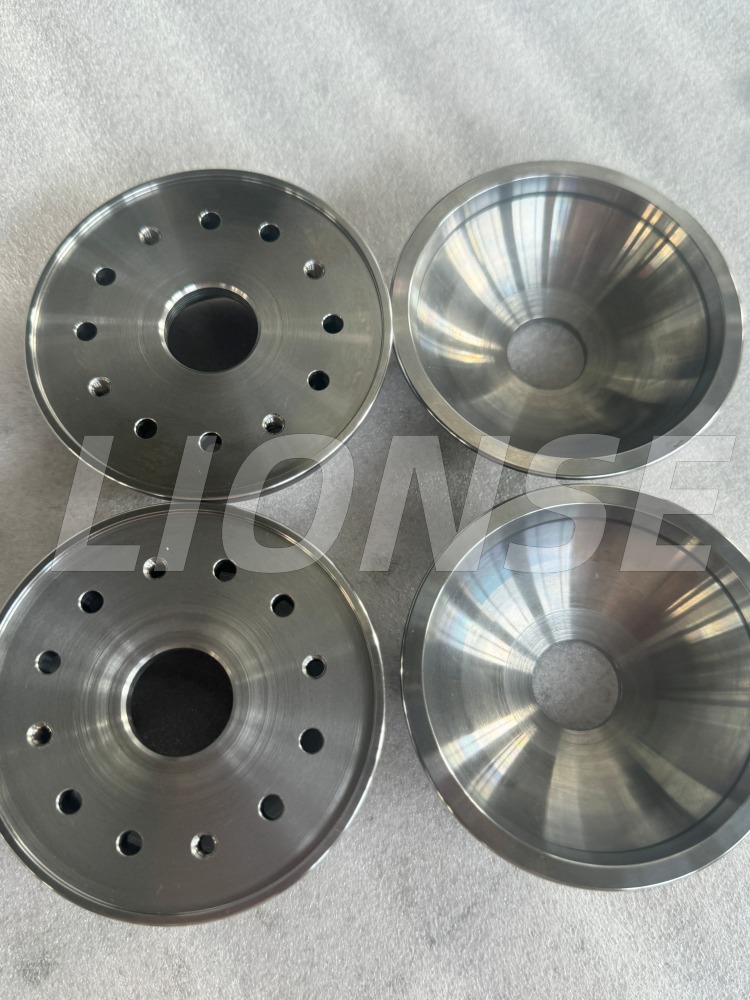

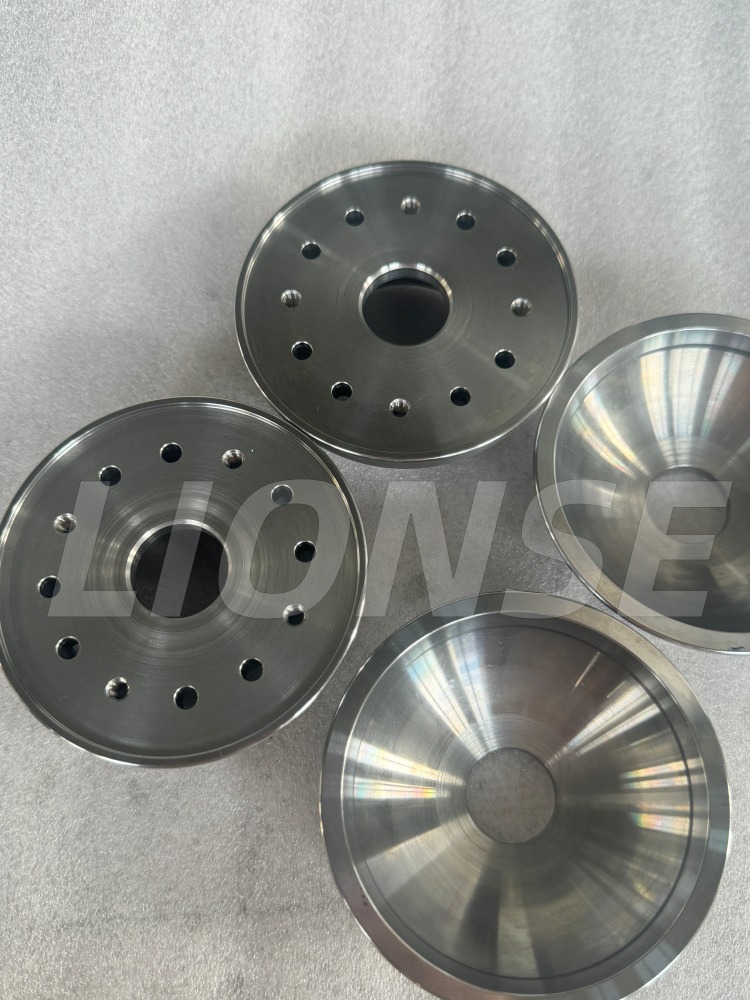

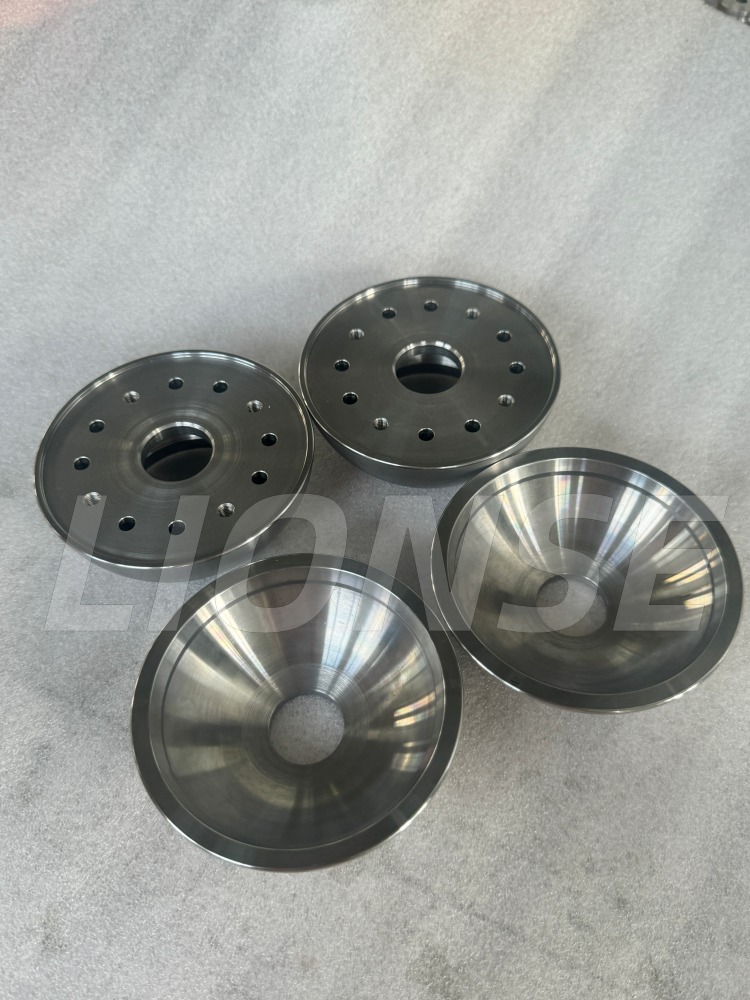

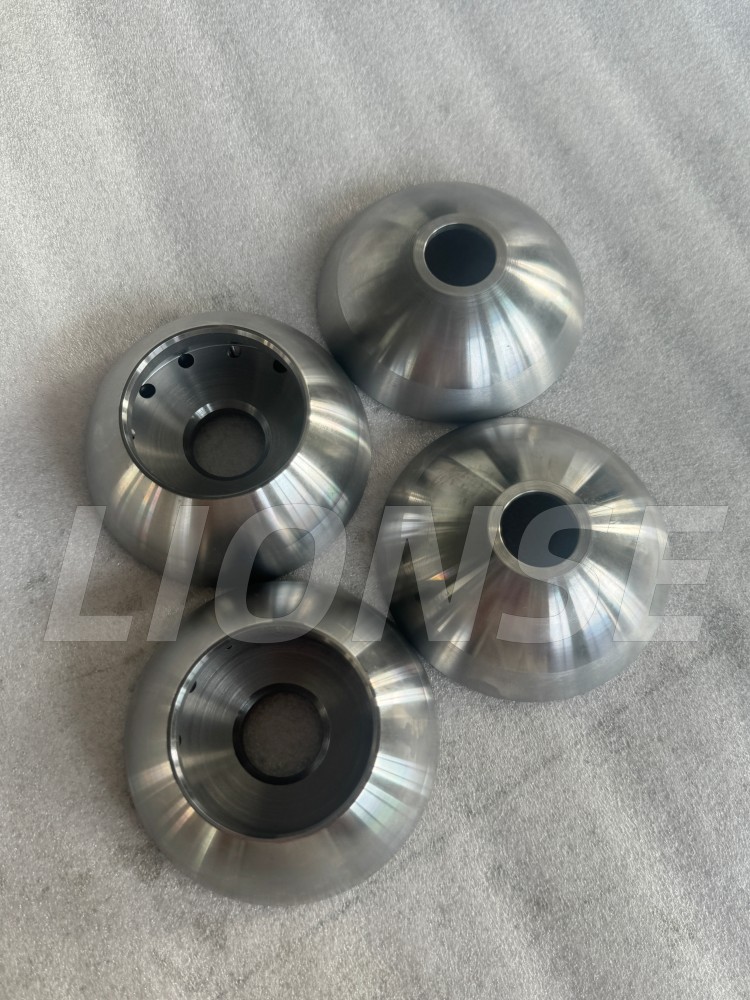

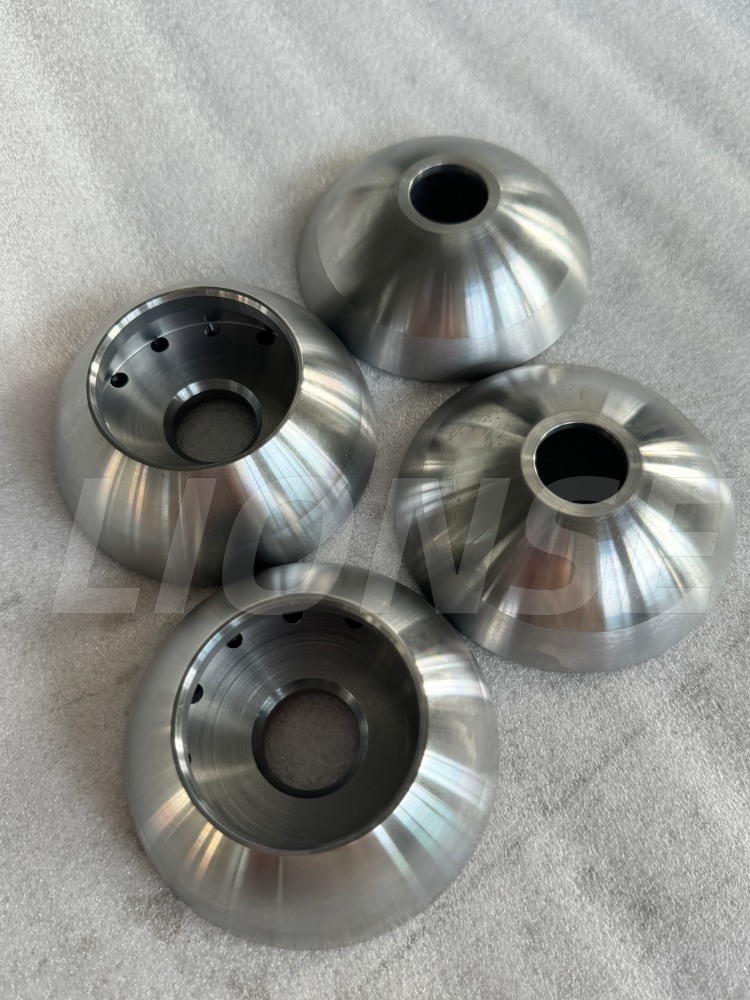

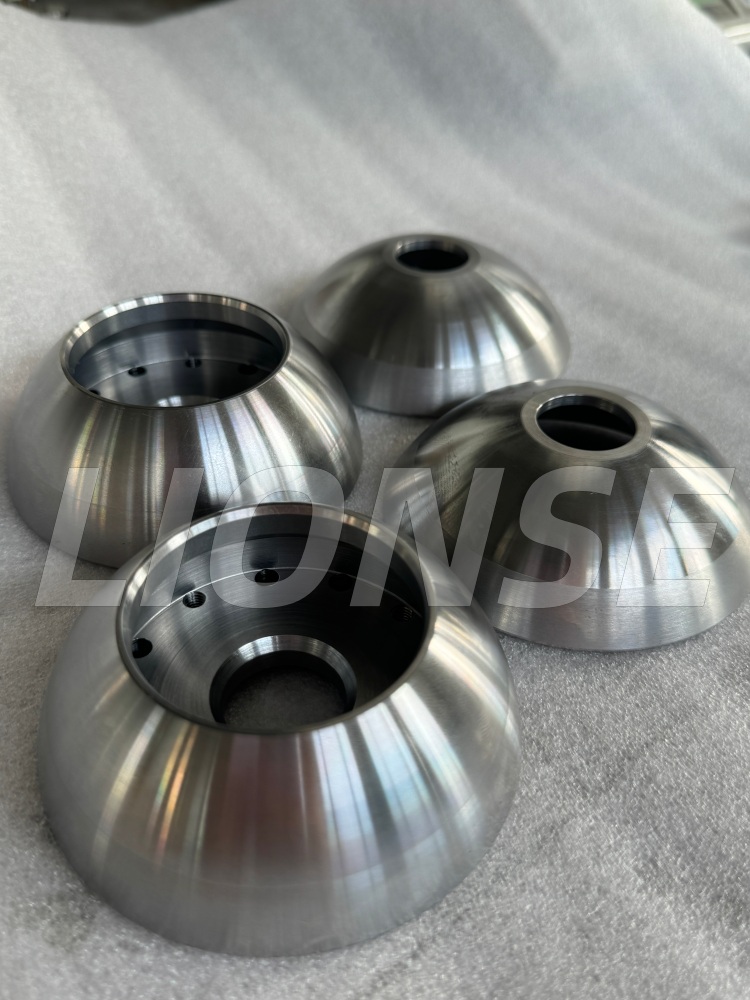

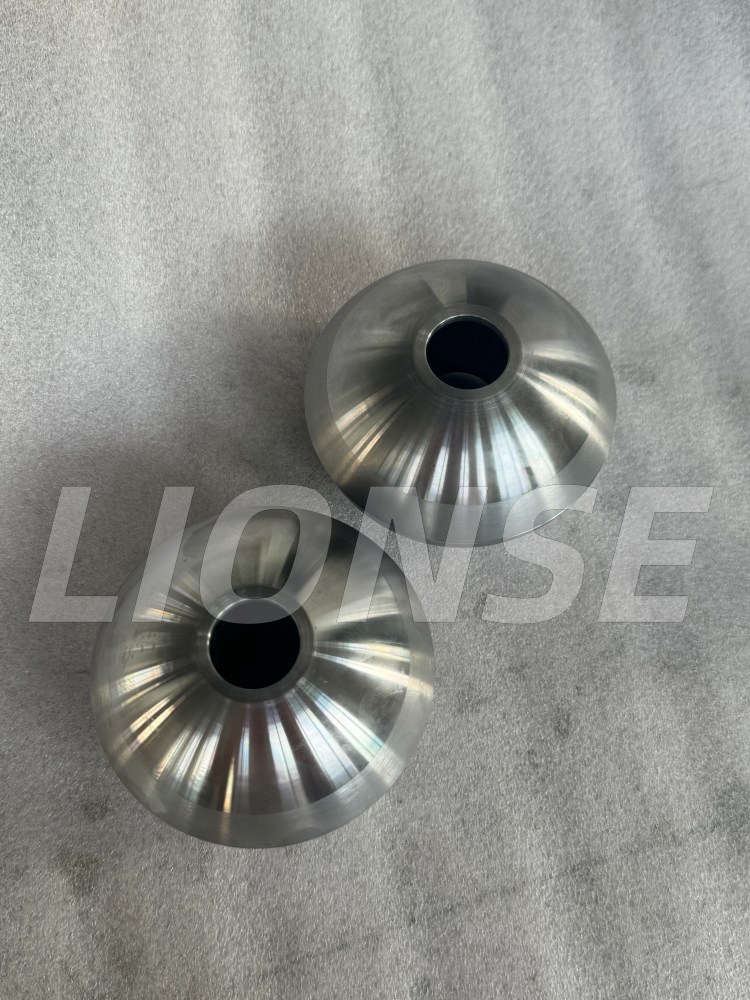

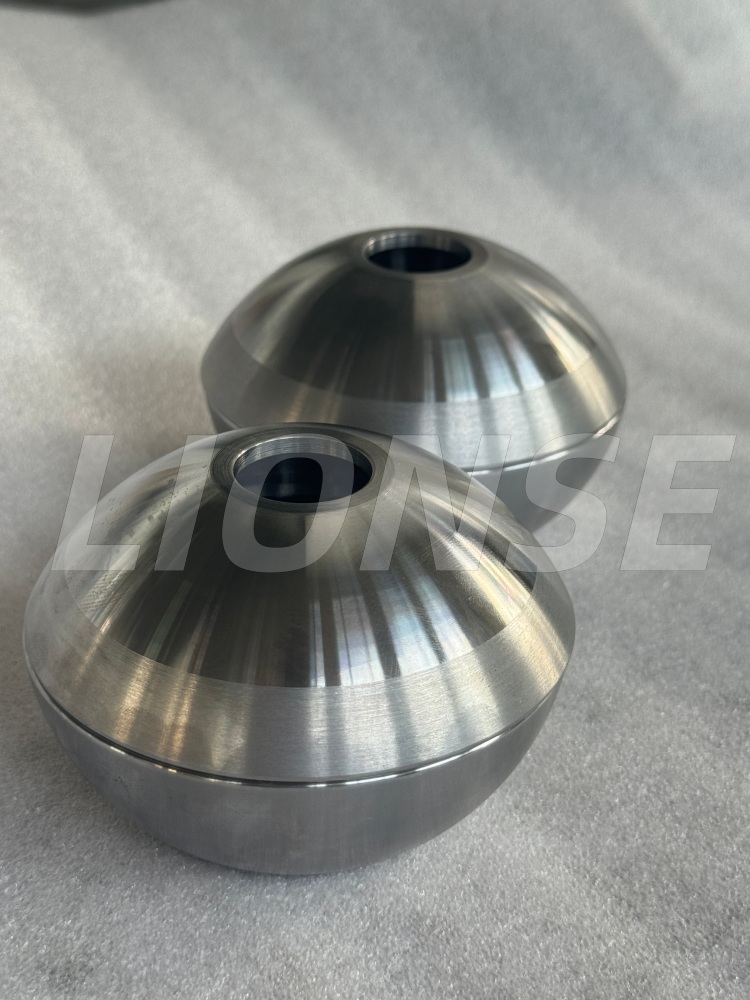

精密 CNC 機械加工オービットボールバルブは、上部ボールと下部ボールの 2 つのハーフボール部品で構成されています。球面、内部ボア、位置決めステップ、圧力リリーフ穴はすべて CNC 旋削フライス加工で仕上げられており、厳密な寸法公差と球面幾何公差を備えています。肌焼き鋼部品として、その後の浸炭および焼入れ熱処理に使用できます。熱処理後の表面硬度は HRC58～62 に達し、優れた耐摩耗性と耐浸食性能を実現します。一方、コアは高圧や衝撃の作業条件に耐えられる良好な靭性を維持します。

製品パラメータ（仕様）

製品詳細

CNC 機械加工オービットボールバルブ用 20CrNiMo (AISI8620) のコスト関連の包括的な利点

ステンレス鋼ベースの代替品 (ステライト硬化表面処理を施した 316L、2205 二相鋼) と比較して、20CrNiMo (AISI8620) は、石油、化学、エネルギー サービス向けの精密 CNC 加工オービット ボール バルブ スプリットボール コンポーネントとして優れた包括的なコスト パフォーマンスを実現します。

競争力のある原材料ベースコスト

鍛造 20CrNiMo バーは、316L ステンレス鋼や 2205 二相鋼よりも大幅に安価です。耐摩耗性の表面性能は、高合金の高価なベースストックに依存するのではなく、浸炭焼入れ熱処理によって達成され、スプリットボールブランクの原材料費を削減します。

高コストのステライト硬化処理プロセスを排除

ステンレス鋼製の金属間ハードシール軌道ボールには、HRC58～62 の耐摩耗性を達成するためにステライト コバルト合金オーバーレイが必要です。ステライト材料は高価であり、硬化肉盛により高い不合格率が発生し、時間のかかる溶接後の再機械加工が必要になります。

20CrNiMo の場合、目標表面硬度 HRC58 ～ 62 は実績のある浸炭焼入れのみで達成されます。硬化溶接が不要なため、大幅な製造コストが削減され、生産リスクが軽減されます。

熱処理前の有利な CNC 機械加工の経済性

20CrNiMo は、熱処理前の鍛造焼鈍状態では適度な硬度を持っています。球面シール面、内部ボア、位置決めショルダー、圧力逃がし穴などの複雑な形状を効率的に精密 CNC 加工できます。硬質ステンレス材種と比較して工具の摩耗が少ないため、加工サイクルタイムが短縮され、CNC加工コストが削減されます。

ライオンズについて

LIONSE は、品質、信頼性、費用対効果、タイムリーな納期に関して、CNC 加工業界で当然の評判を確立しています。お客様のプロジェクトに対するお客様の期待に応えるため、当社のメカニックとエンジニアのチームは、プロトタイプから生産に至るまで、製品開発のすべての段階を通じて緊密に連携します。当社は、各プロジェクトとその用途がユニークであることを認識しており、精密機械加工サービスやカスタム表面処理など、特徴的でありながら実用的なソリューションを各顧客に提供します。お問い合わせ今日はパーツの作成を始めましょう。

よくある質問

Q1: あなたの会社はどのような製品を生産していますか?

15 年以上にわたり、LIONSE はチタン製品、金属加工、ベアリングの販売における世界的なサプライヤーです。当社がサービスを提供する業界には、外科用インプラントとツール、自動車部品、化学装置、発電、鉱山設備、航空機、ポンプなどが含まれます。LIONSE は信頼できるサプライヤーです。

Q2: スプリットボールは CNC 加工されていますか、それとも鋳造ですか?

当社のすべてのオービット バルブ スプリット ボールは、鋳造ではなく鍛造鋼棒から精密 CNC 加工で作られています。球面、内径、圧力逃がし穴は旋削加工により仕上げられており、厳しい公差を保証します。

Q3: 20CrNiMo とステンレス製スプリットボールのコストの違いは何ですか?

20CrNiMo により、高価なステライト硬化肉盛溶接が不要になります。非腐食性の高圧サービスでは、原材料と総製造コストが低くなります。腐食性媒体には硬化表面処理を施したステンレス鋼が推奨されますが、全体的なコストが高くなります。

Q4: プレッシャーリリーフホールの有無にかかわらず、スプリットボールを作ることはできますか?

はい。圧力逃がし穴付きの穴あけバージョンと穴あけなしのブランク バージョンの両方が利用可能で、図面に従って厳密に製造されます。
