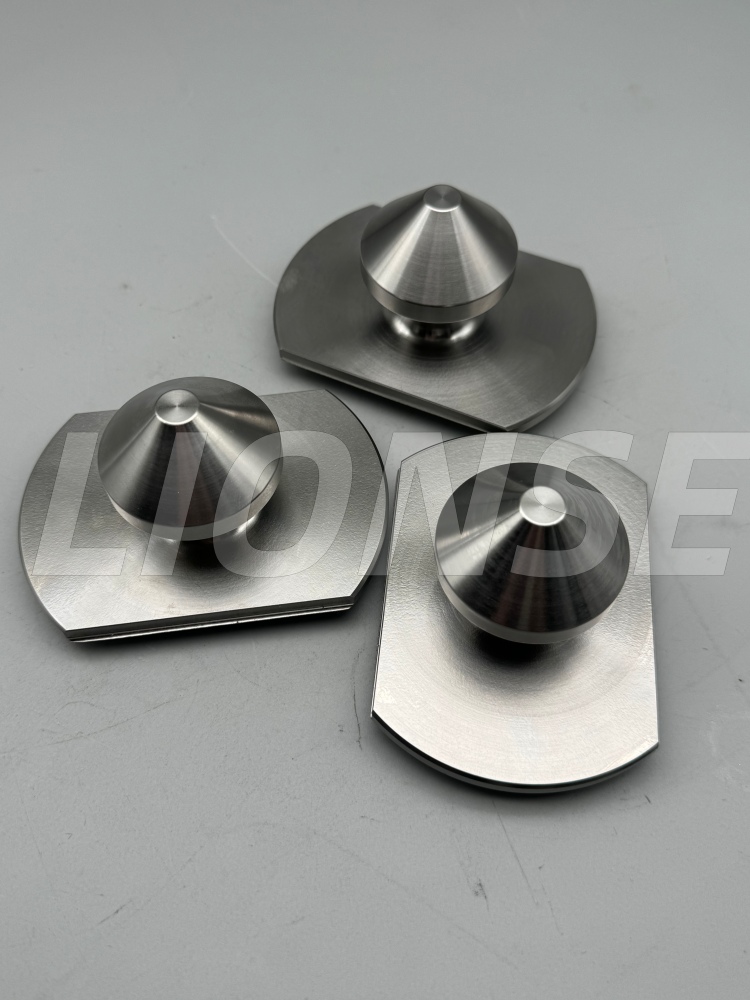

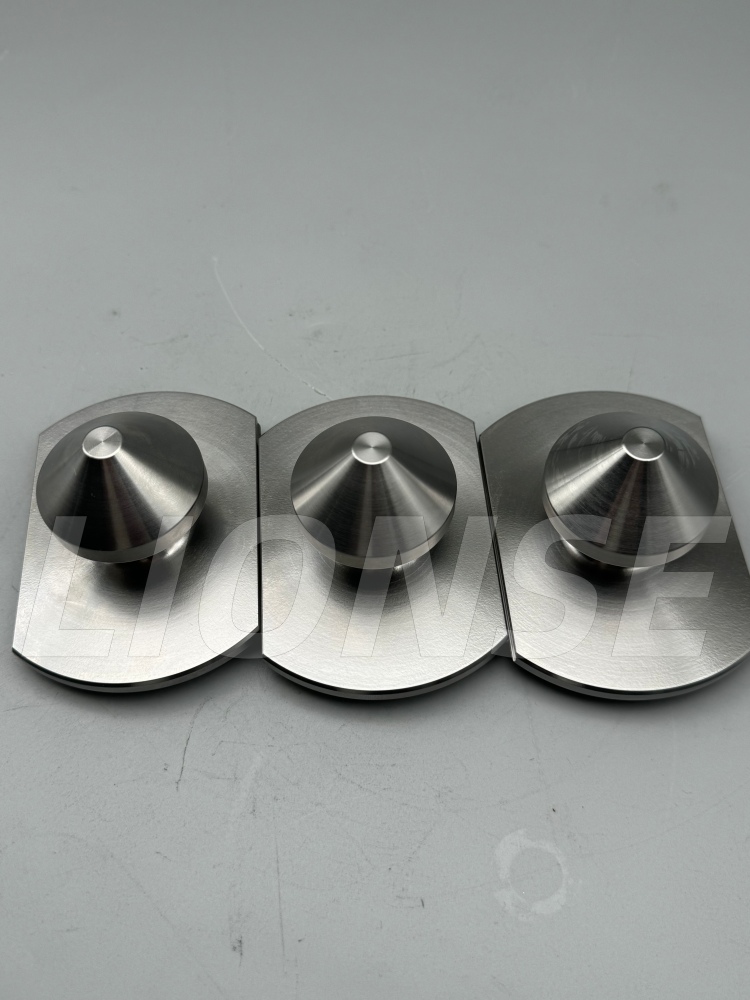

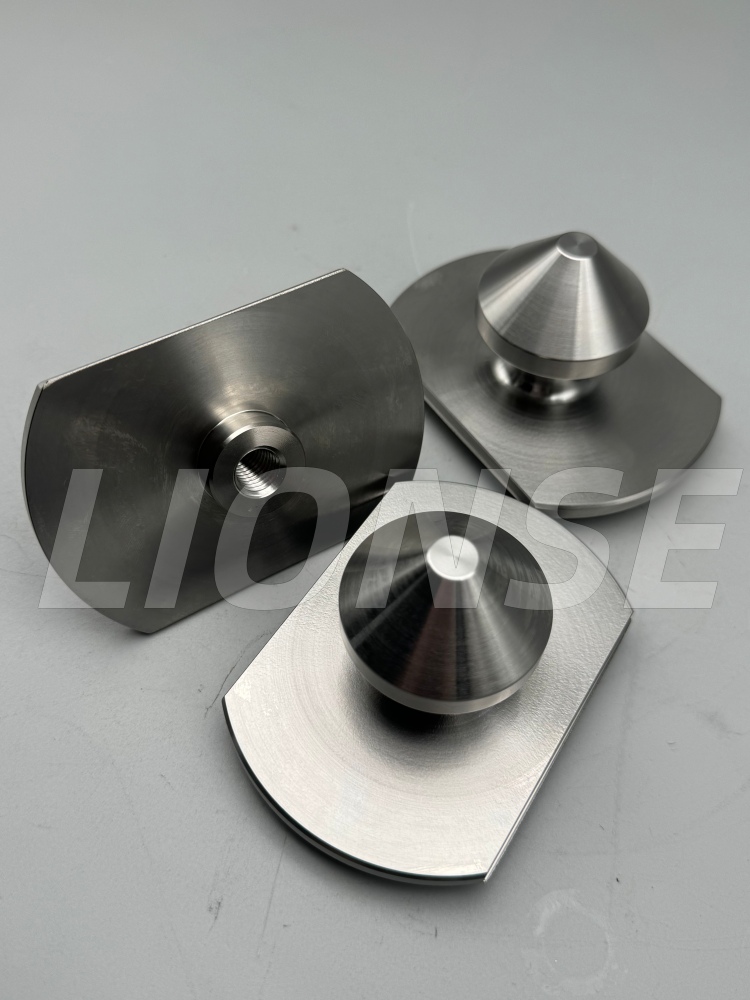

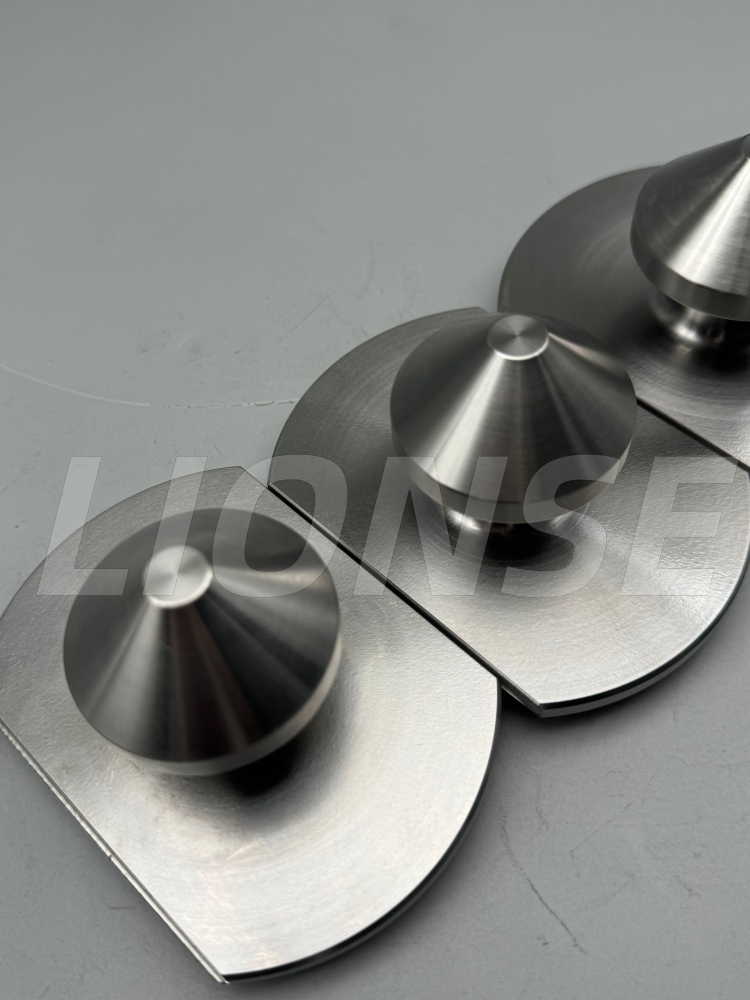

これ非標準円錐面位置決めプルスタッドデュアル円錐面セルフセンタリング構造を採用。対応する位置決めシートと組み合わせることで、繰り返し位置決め精度±0.005mmと隙間のない高精度な位置合わせが可能です。円錐面の同軸度はΦ0.05mm以下に厳密に管理されており、アセンブリのジッターやベンチマークのずれを効果的に防止します。本体材質は420ステンレス鋼または40Cr合金鋼で、HRC48～52に焼き入れされています。精密旋削加工と精密研削加工を組み合わせると、円錐面の粗さは Ra0.8μm に達することがあります。耐摩耗性、耐腐食性があり、長期にわたって安定した性能を発揮します。
標準的な汎用コンポーネントとは異なり、この製品はフルサイズの非標準カスタマイズをサポートします。ワークとトレイの境界面に合わせて、円錐面の角度、取り付けネジ（M12など）、形状構造を柔軟に調整でき、生産ラインを変更することなく迅速に対応できます。実際のアプリケーションでは、1 回のクランプ時間が従来の数分から数秒に短縮され、切り替え効率が 80% 以上向上し、工作機械の稼働率とバッチ処理の一貫性が大幅に向上します。自動車部品、精密金型、航空宇宙産業などのハイエンド製造シナリオに広く適用できます。自動化装置.
プロセスのブレークスルーから品質管理まで、製品はCNC精密加工+ プロセス全体を通してフルサイズの 3 座標検出。円錐面の角度精度、熱処理変形、同軸度制御などの業界の加工上の困難を克服し、単体の精度とバッチの安定性を確保します。
さらに詳しく知りたい場合、または関連する要件がある場合は、お気軽にお問い合わせください。いつでもご連絡ください。
