ライトガイド器具の真空コーティング作業条件と組み合わせるトレイ6061 の利点は、5052、7075、鋳造アルミニウムおよびスチールと比較して、製造上の課題を解決することを目的としています。
1. 真空コーティングに重要な超低ガス放出率
6061 は安定したシリコン - マグネシウム合金組成を持ち、揮発性不純物がほとんどありません。
・高真空のコーティングチャンバーでは、ガス粒子の放出がほとんどなく、光学フィルム層を汚染せず、ライトガイドに曇りや斑点の欠陥を引き起こしません。
· キャストアルミニウム、リサイクルアルミニウムおよびスチールはガス放出が多く、完成した光学部品が汚染されやすい。 7075 には亜鉛が多く含まれており、高温下では揮発性残留物が発生しやすいです。
2. 優れた寸法安定性・耐熱性
塗装機は120～200℃の高温回転で長時間稼働します。
· 6061-T6 析出硬化処理により、熱変形が少なく、加熱と冷却のサイクルを繰り返しても同心性と平面度が損なわれません。
・純アルミニウムは高温で柔らかくなりやすい。 7075 は熱膨張係数が大きいため、頻繁に高温になると反りやすくなります。
3. 剛性と軽量性のバランス
・剛性：正確な同心円状のリング溝を維持するのに十分な硬度があり、クランプ、洗浄、繰り返し使用中に変形しません。
・軽量：従来よりもはるかに軽い。ステンレス鋼/鉄、塗装機のスピンドル負荷を軽減します。高速回転により振動がなくスムーズに作動し、均一な膜厚を実現します。
4. 精密光学構造のための優れた CNC 機械加工性

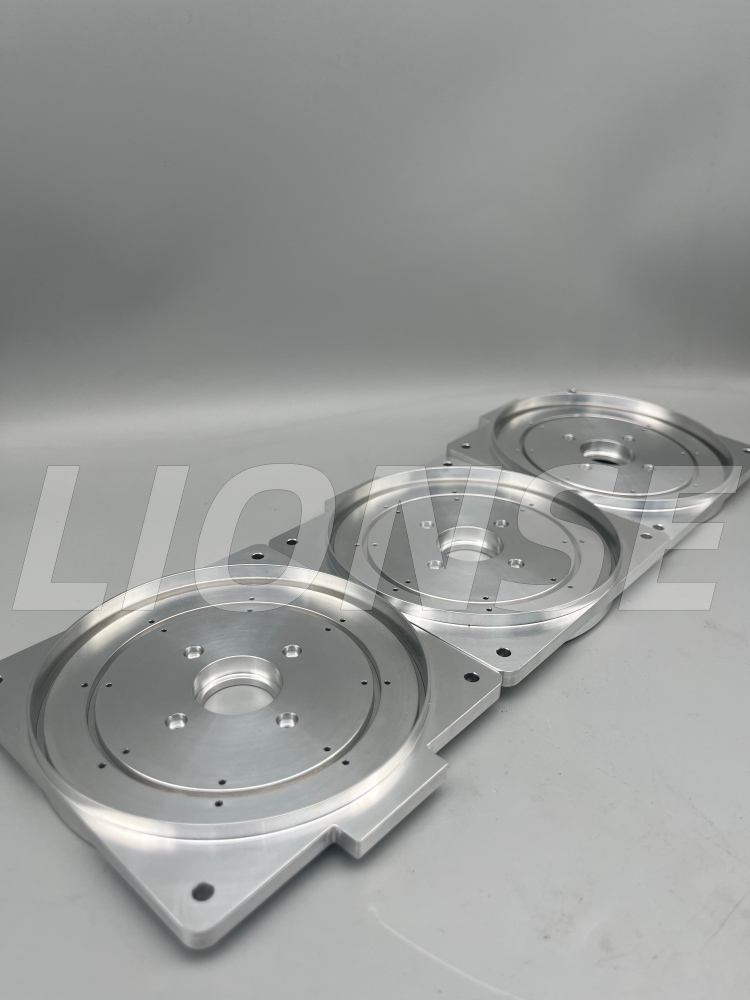

トレイには、多層の同心の段付き溝、密集した小さな穴、ネジ穴、四角いフランジ、小さな R フィレットなどの複雑な機能が必要です。
・6061は滑らかな切削、工具摩耗が少なく、加工後の表面仕上げも良好です。旋削/フライス加工、平坦度 ≤0.01mm および同心度 ≤0.02mm の公差を簡単に達成できます。
・7075は切断時に粘着性があり、小さな穴やリングエッジにバリができやすく、ライトガイド部品を傷つける危険性があります。
5. 耐食性と再利用可能な洗浄性
コーティング残留物を除去するには、フィクスチャ プレートを定期的に化学洗浄 (アルコール、アルカリ性脱脂剤、超音波バス) する必要があります。
· 不動態化/ブラシ仕上げ表面を施した 6061 は洗浄液による腐食に強く、錆びず、何百回も再利用できます。
・炭素鋼はメッキをしないとすぐに錆びてしまいます。未処理の純粋なアルミニウムは、複数回洗浄すると著しく酸化します。
6. 量産時のコストバランス
· 航空グレードの 7075 よりも安価で調達が容易アルミニウム;低品位の鋳造アルミニウム/1060 純アルミニウムよりも高いパフォーマンス。
・標準的な光学コーティング治具の大量注文に最適なコストパフォーマンス。
7. 表面処理の適合性
直線ブラッシング + 化学的不動態化がこの部品の標準仕上げです。6061 均一なマットなブラシ仕上げの質感を実現し、工具跡を隠し、指紋の付着を防ぎます。コーティングパウダーの脱落を防ぐために硬質陽極酸化処理を省略し、6061この処理工程により安定した性能を発揮します。
